Tujuan Lab : - Frame Relay Membagi informasi menjadi frame atau paket
- Seluru lient yang ada di routing ,
- Accest List Standart agar mengeblock dari komputer 111.111.111.2 dan 111.111.111.4 ,dan memperbolehkan lainnya
- Accest List Extended agar memblock akses web server dari komputer 122.122.122.3 mengijinkan akses web server selain komputer tersebut
- Routing OSPF
- Routing EIGRP
- Accest List Standart
- Accest List Extended
⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺⫺
KONFIGURASI LAB
Lab bisa Download Disini
Pertama Ane Nyeting Cloud/Frame Relay/internet
buka serial yang menuju ke router ,
seperti Router 2 ,
lalu buat sambungan ke masing masing Router tujuannya agar terhubung satu sama lain

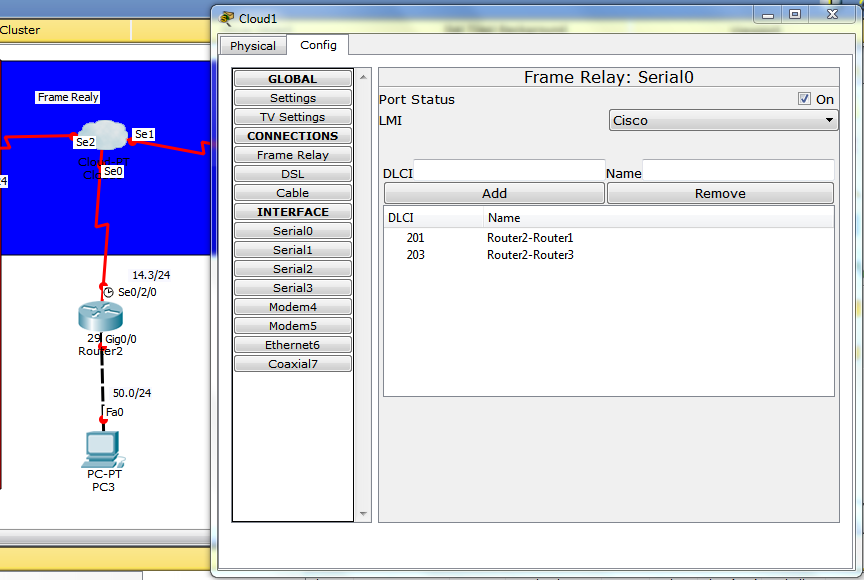

Contoh: Router 2 terhubung ke Router 3 berarti kita buka router 2 kemudian cari serial0

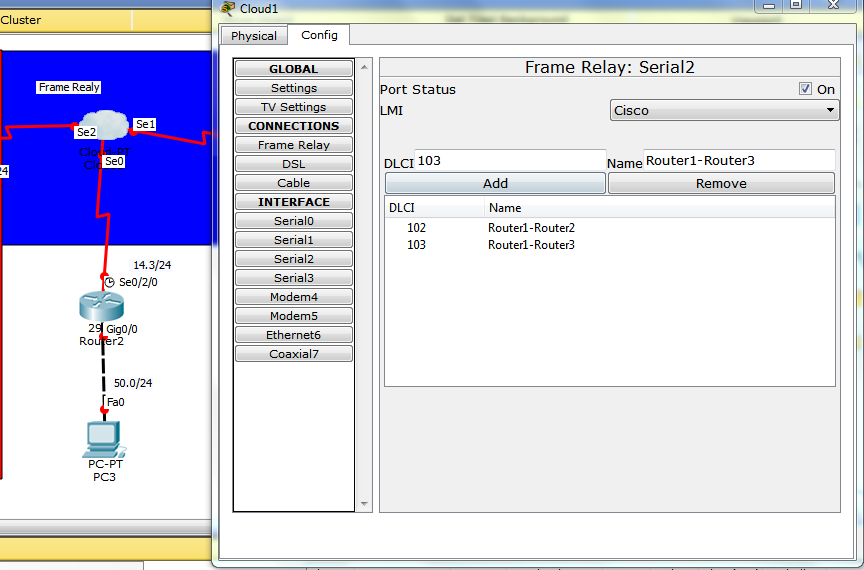

lalu isi DCLI-nya , agar tidak bingung Ane isi sesuai Routernya cotoh router 2 ke router 3 DCLI-nya : 203 sedangkan Router 2 terhubung Router 1 DCLI-nya ; 201 !!!lalu isi semua serial 0-2 Seperti di bawah
Kemudian menuju pengaturan FRAME RELAY lalu atur , ente harus liat pengaturan sebelumnya / pengaturan yang di atas lalu konfigurasi seperti di bawah, jangan sampek keliru/salah nanti konfigurasi gak work
kemudian buka Router3
Perintah diatas :
Router>ena
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int se0/2/0
Router(config-if)#no sh
Router(config-if)#
%LINK-5-CHANGED: Interface Serial0/2/0, changed state to up
Router(config-if)#ip add 14.14.14.2 255.255.255.0
Router(config-if)#encapsulation frame-relay
Router(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/2/0, changed state to up
Router(config-if)#frame-relay interface-dlci 301
Router(config-if)#frame-relay interface-dlci 302Router(config-if)#
⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓ seting semua Router seperti di atas ⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓⇓
Router2
Router1
lalu ente seting semua Router dengan ip add / tambah address/ tambah ip nya
SORRY belum selesai
